AutoCAD 2007作为Autodesk公司推出的专业计算机辅助设计解决方案，已成为全球工程制图领域的标杆工具。该版本在继承经典二维绘图功能的同时，大幅强化了三维建模能力，支持跨平台操作与多样化硬件配置，为建筑、机械等行业的专业设计人员提供高效精准的设计体验。

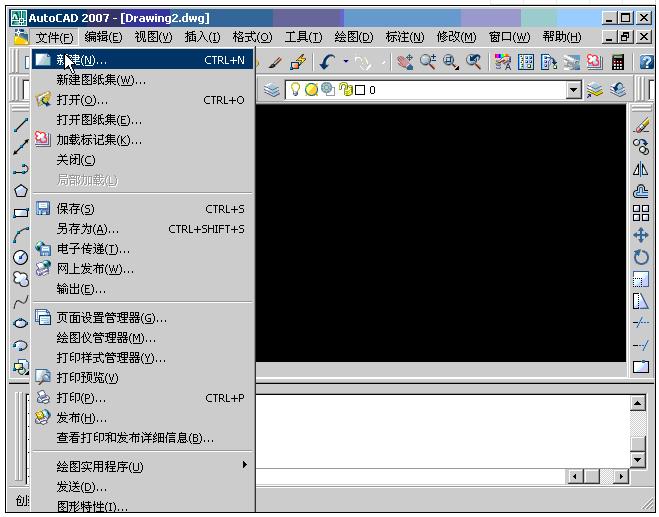

软件操作界面

1分钟快速掌握AutoCAD 2007核心功能

核心功能升级

三维建模革新

2007版本实现三维多义线对圆弧和线型的全面支持，使复杂曲面建模更加流畅。设计师可自由创建逼真的三维实体模型，并通过可视化工具实时验证结构合理性。

外部参照优化

全新浮动工具面板替代传统XREF对话框，支持dwg、图像及DWF文件的集中管理。通过右键菜单快速附加工程资料，显著提升多文档协作效率。

DWF交互增强

创新性实现DWF文件嵌套引用，支持插入点定位与比例调整。新增四大控制命令：DWFADJUST调节显示属性，DWFCLIP划定可视区域，DWF 管理文件边框，DWFOSNAP优化几何捕捉精度。

PDF输出集成

内置PDF虚拟打印机实现设计成果一键转换，确保图纸格式标准化。配合图层管理功能，可生成带结构化数据的可检索PDF文档。

常见问题解答

界面背景设置

1. 绘图区右键选择【选项】或输入OP指令
2. 进入【显示】选项卡点击【颜色】按钮
3. 在二维模型空间中选择统一背景
4. 从色板选取白色并应用

选项设置

文本批量修改

1. 框选需要修改的文本区域
2. 通过编辑菜单启动【查找】功能
3. 在查找框输入原文本，替换框输入新内容
4. 点击全部替换完成全局更新

文本替换

精准捕捉设置

1. 状态栏启用【捕捉】和【栅格】功能
2. 按F9键激活捕捉模式，F7键控制栅格显示
3. 通过【草图设置】对话框自定义捕捉间距
4. 可设置端点、中点、圆心等11种捕捉类型

效率提升技巧

快捷操作指令

CTRL+1 属性面板 | CTRL+2 设计中心 | CTRL+C 图形复制
CTRL+V 内容粘贴 | CTRL+S 即时保存 | F3 对象捕捉开关
F8 正交模式切换 | F7 栅格显示控制

快捷键示意图

设计实战经验

1. 选择操作时，从左向右拉选框为窗口选择（完全包含），从右向左为交叉选择（接触即选中）
2. 正交模式下输入相对坐标可简化为@100（X轴）或@0,50（Y轴）
3. 关闭BLIPMODE系统变量消除临时标记点
4. 通过CMDDIA变量控制对话框显示模式（1为对话框/0为命令行）
5. 尺寸标注前设置DIMSCALE比例系数，确保输出精度

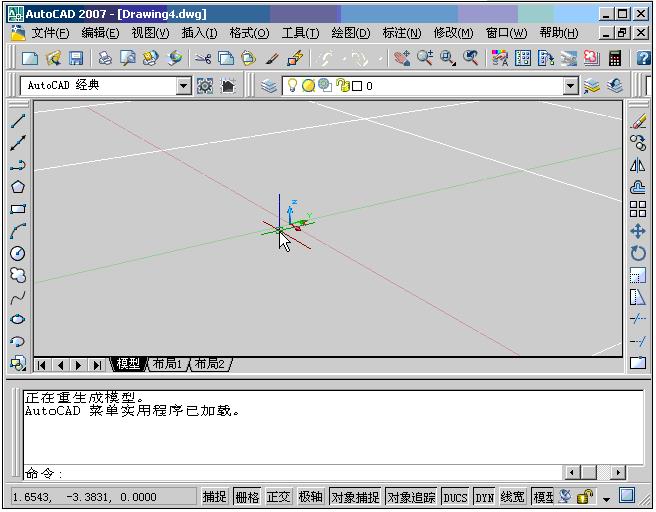

操作示例

用户反馈

@筑梦工程师： "三维建模响应速度提升明显，复杂机械部件设计效率提高约40%"

@CAD制图老手： "浮动参照面板是革命性改进，大型项目协作时节省大量切换时间"

@设计学院陈老师： "PDF输出功能让教学资料整理更规范，学生提交作业格式统一"

@机电设计师王工： "DWF嵌套功能解决了我多年的装配图管理难题，图纸层级更清晰"
