HGCAD化工设计插件功能详解与安装步骤

相关介绍

HGCAD插件作为AutoCAD平台的专业扩展工具，深度整合了化工领域设计规范与实用功能模块。其特色功能覆盖压力容器参数化建模、PID流程图智能绘制以及三维配管轴测图生成等核心场景，内置符合GB标准的零部件数据库，有效解决化工图纸设计中的标准化难题。

该工具针对化工设备图纸设计痛点，提供智能化标注系统与参数驱动模板。用户可快速调用法兰、封头、管板等23类标准件图库，通过可视化界面调整设备规格参数。PID设计模块支持自动生成仪表符号与管道编号，轴测图功能可自动转换平面图纸为三维立体视图，大幅缩短设计周期。

"设备出图效率提升约40%，特别是非标件参数化设计功能非常实用"
—— 用户ID：风轻云淡

自动部署模式：通过解压程序包至指定目录后运行安装向导，系统将自动配置支持路径并完成菜单集成。该方式适用于AutoCAD 2006及以上版本，建议优先选择以保障组件完整加载。

手动配置流程：
1. 解压文件至本地存储路径
2. 在AutoCAD选项面板中添加插件支持路径
3. 通过CUILOAD指令加载自定义界面文件
4. 对于旧版CAD需通过菜单管理器完成组件挂载

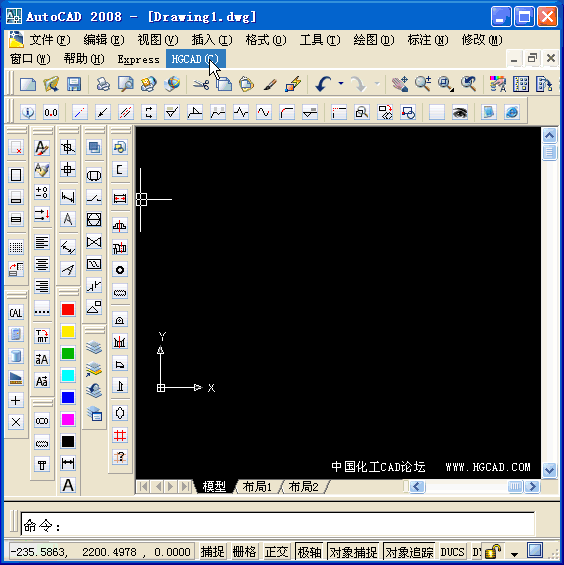

"在2008版CAD环境配置成功，标准件库调用流畅无卡顿"
—— 用户ID：设计达人

该工具已在国内多家甲级设计院投入使用，其压力容器强度计算模块通过TSG认证，支持SW6数据接口对接。PID图纸导出功能符合HG/T 20519设计规范，设备图框模板包含GB/T 10609标题栏标准格式。

"轴测图自动标注功能节省大量后期修改时间"
—— 用户ID：化工小兵

建议在Windows 10及以上系统运行，兼容AutoCAD 2010-2023版本。对于大型设备装配体设计，推荐配置16GB内存与专业图形显卡以获得最佳操作体验。软件提供智能内存管理功能，可有效处理超过5000个零部件的复杂模型。
