　　CAD齿轮高效绘图工具作为基于AutoCAD平台的专业插件，为机械设计领域提供精准的齿轮建模解决方案。该工具通过集成参数化设计功能，用户仅需输入基础参数即可自动生成符合国标规范的齿轮模型，显著提升机械制图效率。

系统配置要求

　　本插件支持AutoCAD 2010至2023版本，建议运行环境配置8GB以上内存及独立显卡，确保在复杂装配场景下仍可流畅生成渐开线齿形。

安装流程说明

　　1、获取安装包后解压得到GEARM.LSP文件

　　2、将该文件拷贝至CAD安装路径下的support子目录

　　3、启动CAD软件后通过应用程序加载器完成插件注册

核心功能操作

　　在命令行输入GEAR指令激活工具，依次设置齿数、模数、压力角等关键参数。系统支持实时预览功能，用户可通过可视化窗口观察齿形变化，确认参数无误后自动生成完整齿轮剖面。进阶功能包含变位系数调整、齿顶修形等专业设置，满足不同工况需求。

兼容性说明

　　生成的齿轮模型可直接用于三维建模、有限元分析等后续流程，支持导出为DXF、DWG等多种工业标准格式，确保与主流CAM/CAE软件无缝对接。

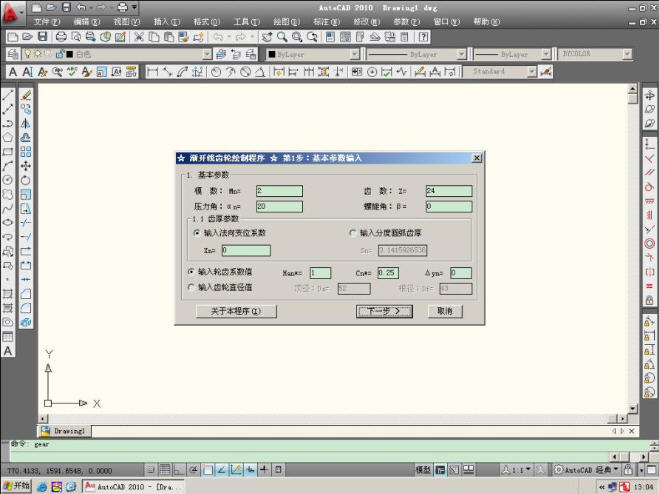

软件截图

截图
　　

用户实测反馈：

　　

■ 机械小王子：参数化设计确实智能，以前需要半天的手工绘图现在十分钟就能搞定

　　

■ 齿轮设计师：压力角调整功能很实用，做非标齿轮时特别方便

　　

■ 三维建模师：导出的模型边缘精度很高，直接能用做三维扫描

　　

■ 机械系学生：毕设做行星齿轮系省了好多时间，老师都夸图纸专业

　　

■ 设备维修员：逆向测绘老设备齿轮时，参数推算功能帮了大忙
